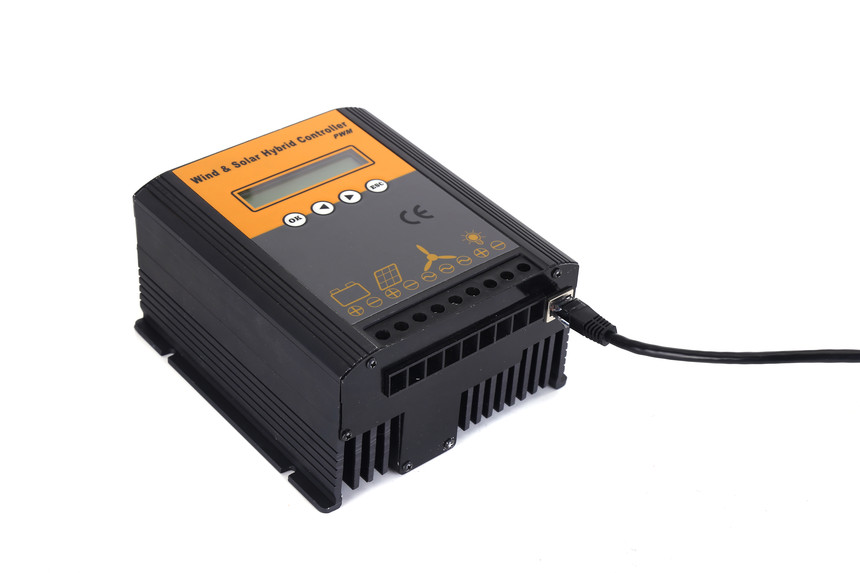

12V/24V/48V 300W/400W/500W/600W风光互补控制器

暂无价格
收藏
  • 产品说明

12V/24V/48V 300W/400W/500W/600W风光互补控制器


非常感谢您购买我司本产品。该手册主要适用于需对控制器进行安装、操作、维护的专业技术人员及查看液晶操作的用户。请在安装及使用本产品前仔细阅读此用户手册并妥善保存。手册内容将不断更新、修正,但难免存在与实物稍有不符或错误的情况,用户请以所购产品实物为准。



一般安全信息

Ø 收到产品时请先检查货物是否在运输过程中发生损坏。若发现问题请立即与本公司或运输公司联系。

Ø 所有安装操作都必须由专业技术人员严格按照本手册说明完成。

Ø 请勿打开本产品外壳自行维修。

Ø 请勿在无蓄电池的情况下使用本产品。

Ø 控制器正常工作时,严禁断开蓄电池,此操作可能引起不可预计之后果。

Ø 请保持儿童远离本产品

Ø 防止水进入控制器内部。

Ø 请确保整个发电系统中所使用的线缆连接牢固,良好绝缘及规格合适。



质量保证和售后服务

Ø 本产品自售出之日起质保两年。

Ø 保修期内,由于正常使用而产生的产品故障,本公司将提供免费维修或者更换。

Ø 如果质保期已过本公司仍提供维修服务,但需要收取一定的费用。

Ø 本产品质保仅提供给原始购买者,不可转让。

Ø 本公司保留产品变更权利,产品更新恕不另行通知。

保修期内出现下述情况之一的,本公司将不提供免费服务:

§ 未按照使用手册进行操作而造成的设备损坏。

§ 因不可抗拒的自然灾害造成的设备损坏。

§ 客户对设备进行改形,改装。

§ 客户已签收的,因运输造成的设备损坏







产品介绍

本款风光互补控制器专为小型离网风光互补发电系统设计,外观大方,操作方便,并能够安全高效地控制风力发电机和光伏组件对蓄电池进行充电。

1.1 功能特点

Ø 风机过电流限制

本产品提供了风机过电流限制,一旦风机超过设定的上限电流,控制器自动启动PWM智能卸载,从而保护风机

Ø 蓄电池最大电流智能限流

客户可以根据系统的实际情况,在控制器上手动设置当前使用的蓄电池容量上限,控制器会根据客户所设置的蓄电池容量上限,计算出充电电流上限(即蓄电池容量的0.3,从而对蓄电池进行保护。

Ø 手动刹车功能

Ø 风机充电开关功能

在控制器上用户可以手动设置风机充电的打开或关闭。

Ø 光伏充电开关功能

在控制器上用户可以手动设置光伏充电的打开或关闭

Ø 负载输出开关功能

在控制器上用户可以手动设置负载端的打开或关闭。

Ø 负载输出4多样化工作模式

Ø 负载输出有升压恒流源和降压恒流源功能供用户选择

Ø 通讯功能

通过RS232或者RS485串口通信,实现计算机对整个系统的监控以及对数据的存储、分析和管理。通过串口升级程序,可以修改一些定制的功能。

通过串口支持上位机(计算机)和下位机(控制器)同时对参数进行设置。

免费的绿色监控软件,无需安装,操作方便。







1.2 外观及尺寸























序号

名称

描述

1

LCD显示面板

作为人机交互界面,控制器LCD显示面板可供用户查看控制器运行状态、信息等,也可以为控制器设置参数

2

端子排

连接风机、光伏组件、蓄电池及负载的接线端子排

3

通讯串口

RS232RS485供选择





安装与电气连接

2.1 安装注意

 安装前认真阅读此用户手册,并按照本手册进行安装。

 安装过程需专业技术人员操作。

 安装与维护之前,确保控制器处于安全不带电状态!

 请将控制器安装在无尘垢、干燥通风的地方,并且避免雨水渗入和阳光直射。













2.2 电气连接(请按照以下建议和步骤进行连接)

2.2.1  连接蓄电池











按照图2-1,进行控制器和蓄电池的连接。

连接蓄电池时要仔细认真,严禁发生短路

虽然本产品有蓄电池反接的保护功能,但严禁蓄电池正负极反接。



2.2.2  连接光伏组件











按照图2-2,进行控制器和光伏组件的连接。

光伏组件可能产生高电压,接线时请小心防止电击。

虽然本产品有防光伏组件反接的保护功能,但严禁光伏组件正负极反接。



2.2.3  连接风力发电机













按照图2-3,进行控制器和风力发电机的连接。

风力发电机可能产生高电压,接线时请小心防止电击。

建议在无风或者微风的状况下接入风机。高速转动的风机一定要在控制器启

动之后才能接入。

2.2.4  连接负载









按照图2-4,进行控制器和负载的连接。

连接负载时要仔细认真,严禁发生短路

严禁负载正负极反接。

严禁负载电流超过控制器的额定负载电流

操作说明

3.1 按键功能说明

按键

操作功能说明

OK

进入下一级菜单或确认参数设置



同级菜单之间切换或设置参数时减小数值(长按超过两秒快速改变数值)


同级菜单之间切换或设置参数时增加数值(长按超过两秒快速改变数值)

Esc

返回上一级菜单或退出命令







3.2  修改参数操作说明

Ø 用户可以根据系统配置手动设置3-1灰色阴影部分的参数

Ø 参数设置步骤:

1. OK键进入参数设置,被设置参数值最高位闪烁

   2. 通过      键减小或增加闪烁数字

3. 数字是由左向右按位依次进行修改的。修改完一位数字后,OK键跳到下一位数字,当最后一位数字修改完毕后,OK键保存,按ESC键退出修改。





















3.3 LCD完整界面图
















































3.4 参数浏览

















































































































































3.5 系统信息





































































3.6 光伏信息



















3.7 风机信息





















3.8 负载输出信息































































负载输出4种模式供用户设置 ,如下:



















































监控软件

        该监控软件为绿色版,无需安装,方便操作。通过此软件既可以直观的浏览参数,也可以对参数进行设置。客户可以通过公司网站下载,或者向销售人员索要该软件。

§ 软件界面:

















§ 界面显示内容:

蓄电池:电压,充电电流,获得功率,获得电量。

太阳能:电压,充电电流,充电功率,发电量。

风能:电压,充电电流,充电功率,发电量。

负载:电压,电流,负载功率,输出电量。

§ 通过软件设置参数的具体步骤请参照软件压缩包中的监控软件使用说明。







型号说明:

   LHLN R  01 - 01 / 12-24



















详细的技术参数

电气参数

风机额定功率

100W~800W

光伏额定功率

100W~500W

额定系统电压

12V24V 、48V

12V-24V自动识别、24V-48V自动识别 (五选一)

注:以上三个参数必须满足条件

(风机额定功率+光伏额定功率) / 系统额定电压35A

风机最大接入电压

80V

光伏最大接入电压

80V

风机卸荷方式

内置电子卸荷

风机保护

过电流保护卸荷,手动刹车卸荷

负载保护

过压保护,欠压保护,过电流保护

风机充电方式

PWM

光伏充电方式

PWM

显示方式

LCD(液晶屏显示)

工作温湿度范围

20~55℃/35~85%RH(但无结露)

静态功耗

1.2W

通讯功能

RS232RS485二选一

电压参数

蓄电池电压

12V

24V

48V

蓄电池欠压保护电压(Low)

10.2V(可设置)

20.4V(可设置)

40.8V(可设置)

蓄电池欠压返回电压(Rlow)

11.5V(可设置)

23.0V(可设置)

46.5V(可设置)

蓄电池过压保护电压(Full)

14.7V(可设置)

29.4V(可设置)

58.8V(可设置)

蓄电池过压返回电压(RFull)

13.2V(可设置)

26.4V(可设置)

52.8V(可设置)

蓄电池浮充电压(Flot)

13.5V(可设置)

27.0V(可设置)

54.0V(可设置)

负载输出过压保护电压(Out)

17.5V(可设置)

35.5V(可设置)

65.0V(可设置)

负载输出过压返回电压(ROut)

15.0V(可设置)

30.0V(可设置)

60.0V(可设置)

负载参数

光控亮光伏电压(Lon)

6V(可设置)

光控灭光伏电压(Loff)

6V(可设置)

普通负载最大输出电流

10A

恒流源负载最大输出功率

12V 50W     24V 100W

负载工作模式(Mode)

出厂模式1:光控开,光控关(可设置)



机械参数

产品尺寸

162mm*148mm*85mm

产品净重

1.8kg

单个标配包装尺寸

230mm*186mm*140mm

单个标配包装重

2.0kg
