24V/48V、96V1KW/2KW/3KW/5KW风光互补控制器

暂无价格
收藏
  • 产品说明

24V/48V、96V1KW/2KW/3KW/5KW风光互补控制器
























































非常感谢您购买我司本产品。该手册主要适用于需对控制器进行安装、操作、维护的专业技术人员及查看液晶操作的用户。请在安装及使用本产品前仔细阅读此用户手册并妥善保存。手册内容将不断更新、修正,但难免存在与实物稍有不符或错误的情况,用户请以所购产品实物为准



符号说明





一般安全信息

收到产品时请先检查货物是否在运输过程中发生损坏。若发现问题请立即与本公司或运输公司联系。

所有安装操作都必须由专业技术人员严格按照本手册说明完成。

请勿打开本产品外壳自行维修。

请勿在无蓄电池的情况下使用本产品。

控制器正常工作时,严禁断开蓄电池,此操作可能引起不可预计之后果。

请保持儿童远离本产品

防止水进入控制器内部。

请确保整个发电系统中所使用的线缆连接牢固,良好绝缘及规格合适



产品介绍

    本款风光互补路灯控制器专为小型离网风光互补发电系统设计,外观大方,操作方便,并能够安全高效地控制风力发电机和光伏

    组件对蓄电池进行充电。

1.1 功能特点

1.1.1 基本功能

Ø 风机、负载阻抗匹配自适应,最大限度提升能源利用率

风力发电机、蓄电池以及负载都存在内阻,根据阻抗匹配原理,只有输入阻抗等于输出阻抗时,功率利用率最大,获得最大功率。

Ø 风机过转速、过电压、过电流限制

本产品提供了风机过转速、过电压、过电流限制,一旦风机超过设定的上限转速、上限电压或上限电流,控制器自动启动PWM智能卸载,从而保护风机

Ø 蓄电池最大电流智能限流

客户可以根据系统的实际情况,在控制器上手动设置当前使用的蓄电池容量上限,控制器会根据客户所设置的蓄电池容量上限,计算出充电电流上限,从而对蓄电池进行保护。

Ø 手动刹车功能

Ø 风机充电开关功能

在控制器上用户可以手动设置打开或关闭风机充电。

Ø 太阳能充电开关功能

在控制器上用户可以手动设置打开或关闭光伏充电

Ø 风机智能升降压一体功能

(若没有购买升降压型风光互补控制器,则无此功能)

当风机电压低于蓄电池电压时,控制器自动启动升压模块,将风机电压提升到充电电压,此时风机进行升压充电;当风机电压高于蓄电池电压时,为了获取最大功率,控制器自动启动降压模块,此时风机进行降压充电。

当风机处于微风情况下,负载将会使风机转速下降,从而降低风机功率输出。通过最大电流跟踪(MCT)和最大功率点跟踪(MPPT),风机输出被稳定在风能利用的最大平衡点,与升降压电路相结合,进而提高风能利用率。

Ø 风机智能升压功能

(若没有购买升压型风光互补控制器,则无此功能)

当风机电压低于蓄电池电压时,为了获取最大功率,控制器自动启动升压模块,对蓄电池进行充电。

Ø 风机智能降压功能

(若没有购买降压型风光互补控制器,则无此功能)

当风机电压高于蓄电池电压时,为了获取最大功率,控制器自动启动降压模块,对蓄电池进行充电。

1.1.2 选购功能

Ø USB接口

U盘记录控制器运行数据,并可在电脑上导出数据进行分析。

Ø RS232串口

通过串口通信,实现计算机对整个系统的监控以及对数据的存储、分析和管理。通过串口升级程序,可以修改一些定制的功能。

通过串口支持上位机(计算机)和下位机(控制器)同时对参数进行设置。

免费的绿色监控软件,无需安装,操作方便。

Ø RS485串口

Ø 风速仪功能

实时显示风速,便于观察。

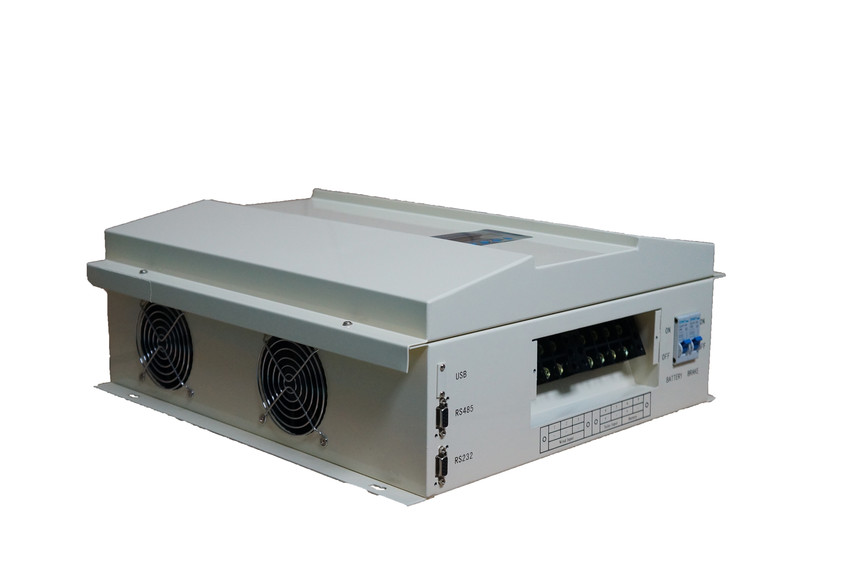

1.2 外观描述

序号

名称

描述

1

LCD显示面板

作为人机交互界面,控制器LCD显示面板可供用户查看控制器运行状态、信息等,也可以为控制器设置参数

2

端子排

连接风机、光伏组件、蓄电池及负载的接线端子排

3

蓄电池开关

安全打开(ON)或切断(OFF)蓄电池电流

4

风机刹车开关

启动(ON)(或关闭(OFF)风机卸载

5

USB

数据存储(若不购买,则无USB接口)

6

RS485

通讯串口(若不购买,则无此串口)

7

RS232

通讯串口(若不购买,则无此串口)

8

电阻散热风扇

风机刹车,该风扇转动,辅助电阻散热

9

系统散热风扇

充电电流过高,该风扇转动,辅助控制器内部系统散热

10

安装孔

安装控制器所需

















1.3 产品尺寸



















安装与电气连接

2.1 安装

2.1.1 安装注意

      安装前请仔细认真地阅读此用户手册。

 安装过程需专业技术人员操作。

 安装与维护之前,确保控制器处于安全不带电状态!

         请将控制器安装在无尘垢、干燥通风的地方,并且避免雨水渗入和阳光直射。

 机柜内安装时,应在控制器周围留有足够的空间或通过箱体可靠散热。

 远离腐蚀性气体和强烈的电磁干扰。

 安装场地应方便人员进行安装、电气连接和后期的维护维修。

2.1.2 安装步骤

1. 选择安装场地(请仔细阅读安装注意)。

2. 检查和清理安装场地周围,并预留足够的空间接线。

3. 准备安装工具。

4. 将控制器固定在安装地点

5. 检查确认控制器安装牢固

2.2 电气连接

2.2.1 电气连接总





















2.2.2 接线注意

        接线过程中任何不正确的操作都可能引起危险,故接线操作必须由专业人员来实施。

        请选择规格合适、绝缘良好的线缆进行电气连接。

        连接时请确保连接头都已拧紧,没有虚接

        避免移动使用时电线摇晃造成的连接头松散。



2.2.3 连接步骤(请按照以下建议和步骤进行连接)

2.2.3.1 连接蓄电池







     按照图2-2,进行控制器和蓄电池的连接。

        连接蓄电池时要仔细认真避免发生短路

        请在连接蓄电池之前将控制器外部的蓄电池开关(即BATTERY)拨在OFF,确定接线无误后,再将蓄电池开关拨在ON

        虽然本产品有防蓄电池反接的保护功能,但避免蓄电池正负极反接。

2.2.3.2 连接光伏组件







  按照图2-3,进行控制器和光伏组件的连接。

        光伏组件可能产生高电压,接线时请小心防止电击。

  虽然本产品有防光伏组件反接的保护功能,但避免光伏组件正负极反接。

2.2.3.3 连接风力发电机









  按照图2-4,进行控制器和风力发电机的连接。

  风力发电机可能产生高电压,接线时请小心防止电击。

        建议在无风或者微风的状况下接入风机。高速转动的风机一定要在控制器启动之后才能接入。

2.2.4 检查连接

    接线完毕后,请再次仔细检查,确保所有端子都连接正确,没有任何虚接,所有连接头都已拧紧。

操作说明

3.1 按键功能说明

按键

操作功能说明

Menu

进入下一级菜单或确认参数设置



同级菜单之间的切换或设置参数时减小数值(长按超过两秒快速改变数值)



同级菜单之间的切换或设置参数时增加数值(长按超过两秒快速改变数值)

Esc

返回上一级菜单或退出命令











3.2 LCD完整界面图











































     用户可以根据系统配置手动设置图中灰色阴影部分的参数

参数设置步骤:

1.Menu键进入参数设置,被设置参数闪烁

2.通过   和   键减小或增加数值

   3.设置完毕后,按Menu键保存,若不保存按Esc键。







3.3 参数浏览

3.3.1 蓄电池















3.3.2 光伏







3.3.3 风机

































3.3.4 输入













3.3.5 总发电量







3.3.6 温度保护











3.3.7 异常代码































3.3.8 USB(若没有购买则不显示此界面)





















3.3.9 RS485通讯(若没有购买则不显示此界面)







3.3.10 风速仪(若没有购买则不显示此界面)







3.4 系统信息







































3.5 风机信息







































3.6 光伏信息









3.7 日期和时间设置(若没有购买USB功能,则无下列显示)







































监控软件

        该监控软件为绿色版,无需安装,方便操作。通过此软件既可以直观的浏览参数,也可以对参数进行设置。客户可以通过公司网站下载,或者向销售人员索要该软件。

§ 软件界面:















§ 界面显示内容:

蓄电池:电压,充电电流,获得功率,获得电量。

太阳能:电压,充电电流,充电功率,发电量。

风能:电压,充电电流,充电功率,发电量。

负载:电压,电流,负载功率,输出电量。

§ 通过软件设置参数的具体步骤请参照软件压缩包中的监控软件使用说明。







质量保证和售后服务

本产品自售出之日起质保一年。保修期内,由于正常使用而产生的产品故障,本公司将提供免费维修或者更换。

如果质保期已过,本公司仍提供维修服务,但需要收取一定的费用。

本产品质保仅仅提供给原始购买者,不可转让。

本公司保留产品变更权利,产品更新恕不另行通知。

保修期内出现下述情况之一的,本公司将不提供免费服务:

§ 未按照使用手册进行操作而造成的设备损坏。

§ 因不可抗拒的自然灾害造成的设备损坏。

§ 客户对设备进行改形,改装。

§ 客户已签收的,因运输造成的设备损坏。



















参数:



升降压型风光互补控制器:



型号

LHCM1-1/48

LHCM3-1/48

LHCM2-06/96

LHCM3-09/96

LHCM2-06/120

LHCM3-09/120

风机额定功率

1KW

3KW

2KW

3KW

2KW

3KW

太阳能额定功率

1000W

1000W

600W

900W

600W

900W

有无外置卸载装置

蓄电池额定电压

48V

96V

120V

蓄电池过放保护电压(Low)

40.8V(可设置)

80.0V(可设置)

102.0V(可设置)

蓄电池过放保护恢复电压(Rlow)

46.5V(可设置)

92.0V(可设置)

115.0V(可设置)

蓄电池过充保护电压(Full)

58.8V(可设置)

117.0V(可设置)

147.0V(可设置)

蓄电池过充保护恢复电压(RFull)

52.8V(可设置)

105.0V(可设置)

132.0V(可设置)

浮充电压(Flot)

54.0V(可设置)

108.0V(可设置)

135.0V(可设置)

卸载开始转速(Rota)

500R(可设置)

500R(可设置)

500R(可设置)

风机磁极对数(Pole)

10D(可设置)

10D(可设置)

10D(可设置)

风机充电范围

DC (20-100)V

DC (40-180)V

DC(55-300)V

风机起始充电电压(CutIn)

20V(可设置)

40V(可设置)

55V(可设置)

卸载开始电压(Vmax)

100V(可设置)

180V(可设置)

300V(可设置)

卸载控制方式

限转速,限电压,限电流,PWM脉宽调制

风机充电方式

MPPT(Boost & Buck)PWM相结合

太阳能充电方式

PWM

显示方式

LCD(液晶屏显示)

显示内容

蓄电池:电压、充电电流、电量等。          风机:电压、充电电流、风机转速,输出电流,输出功率等。
   太阳能:电压、充电电流。                              系统:状态,发电量,异常现象代码等。

工作温湿度范围

20~55/35~85%RH(但无结露)

静态功耗

3W

保护类型

蓄电池:过压保护,欠压保护,防反接,外部开关保护等。  风机:过转速保护,过电压保护,过电流保护等。

产品尺寸

450mm*423mm*174.43mm

外包装尺寸

510mm*250mm*545mm

产品净重

15.5Kg

包装重量

17.0Kg

选购功能

    RS232

    RS485

    USB

    风速仪功能





















升压型风光互补控制器:



型号

LHCR2-06/48

LHCR3-09/48

LHCR2-06/96

LHCR3-09/96

LHCR2-06/120

LHCR3-09/120

风机额定功率

2KW

3KW

2KW

3KW

2KW

3KW

太阳能额定功率

600W

900W

600W

900W

600W

900W

有无外置卸载装置

蓄电池额定电压

48V

96V

120V

蓄电池过放保护电压(Low)

40.8V(可设置)

80.0V(可设置)

102.0V(可设置)

蓄电池过放保护恢复电压(Rlow)

46.5V(可设置)

92.0V(可设置)

115.0V(可设置)

蓄电池过充保护电压(Full)

58.8V(可设置)

117.0V(可设置)

147.0V(可设置)

蓄电池过充保护恢复电压(RFull)

52.8V(可设置)

105.0V(可设置)

132.0V(可设置)

浮充电压(Flot)

54.0V(可设置)

108.0V(可设置)

135.0V(可设置)

卸载开始转速(Rota)

500R(可设置)

500R(可设置)

500R(可设置)

风机磁极对数(Pole)

10D(可设置)

10D(可设置)

10D(可设置)

风机充电范围

DC (20-60)V

DC (40-120)V

DC(55-150)V

风机起始充电电压(CutIn)

20V(可设置)

40V(可设置)

55V(可设置)

卸载开始电压(Vmax)

60V(可设置)

120V(可设置)

150V(可设置)

卸载控制方式

限转速,限电压,限电流,PWM脉宽调制

风机充电方式

MPPT(Boost)PWM相结合

太阳能充电方式

PWM

显示方式

LCD(液晶屏显示)

显示内容

蓄电池:电压、充电电流、电量等。          风机:电压、充电电流、风机转速,输出电流,输出功率等。
   太阳能:电压、充电电流。                              系统:状态,发电量,异常现象代码等。

工作温湿度范围

20~55/35~85%RH(但无结露)

静态功耗

3W

保护类型

蓄电池:过压保护,欠压保护,防反接,外部开关保护等。  风机:过转速保护,过电压保护,过电流保护等。

产品尺寸

450mm*423mm*174.43mm

外包装尺寸

510mm*250mm*545mm

产品净重

15.5Kg

包装重量

17.0Kg

选购功能

    RS232

    RS485

    USB

    风速仪功能























降压型风光互补控制器:



型号

LHCF2-06/48

LHCF3-09/48

LHCF2-06/96

LHCF3-09/96

LHCF2-06/120

LHCF3-09/120

风机额定功率

2KW

3KW

2KW

3KW

2KW

3KW

太阳能额定功率

600W

900W

600W

900W

600W

900W

有无外置卸载装置

蓄电池额定电压

48V

96V

120V

蓄电池过放保护电压(Low)

40.8V(可设置)

80.0V(可设置)

102.0V(可设置)

蓄电池过放保护恢复电压(Rlow)

46.5V(可设置)

92.0V(可设置)

115.0V(可设置)

蓄电池过充保护电压(Full)

58.8V(可设置)

117.0V(可设置)

147.0V(可设置)

蓄电池过充保护恢复电压(RFull)

52.8V(可设置)

105.0V(可设置)

132.0V(可设置)

浮充电压(Flot)

54.0V(可设置)

108.0V(可设置)

135.0V(可设置)

卸载开始转速(Rota)

500R(可设置)

500R(可设置)

500R(可设置)

风机磁极对数(Pole)

10D(可设置)

10D(可设置)

10D(可设置)

风机充电范围

DC (48-100)V

DC (96-180)V

DC(120-300)V

风机起始充电电压(CutIn)

NONE

NONE

NONE

卸载开始电压(Vmax)

100V(可设置)

180V(可设置)

300V(可设置)

卸载控制方式

限转速,限电压,限电流,PWM脉宽调制

风机充电方式

MPPT(Buck)PWM相结合

太阳能充电方式

PWM

显示方式

LCD(液晶屏显示)

显示内容

蓄电池:电压、充电电流、电量等。          风机:电压、充电电流、风机转速,输出电流,输出功率等。
   太阳能:电压、充电电流。                              系统:状态,发电量,异常现象代码等。

工作温湿度范围

20~55/35~85%RH(但无结露)

静态功耗

3W

保护类型

蓄电池:过压保护,欠压保护,防反接,外部开关保护等。  风机:过转速保护,过电压保护,过电流保护等。

产品尺寸

450mm*423mm*174.43mm

外包装尺寸

510mm*250mm*545mm

产品净重

15.5Kg

包装重量

17.0Kg

选购功能

    RS232

    RS485

    USB

    风速仪功能





















普通款风光互补控制器:



型号

LHCN2-06/48

LHCN3-09/48

LHCN2-06/96

LHCN3-09/96

LHCN2-06/120

LHCN3-09/120

风机额定功率

2KW

3KW

2KW

3KW

2KW

3KW

太阳能额定功率

600W

900W

600W

900W

600W

900W

有无外置卸载装置

蓄电池额定电压

48V

96V

120V

蓄电池过放保护电压(Low)

40.8V(可设置)

80.0V(可设置)

102.0V(可设置)

蓄电池过放保护恢复电压(Rlow)

46.5V(可设置)

92.0V(可设置)

115.0V(可设置)

蓄电池过充保护电压(Full)

58.8V(可设置)

117.0V(可设置)

147.0V(可设置)

蓄电池过充保护恢复电压(RFull)

52.8V(可设置)

105.0V(可设置)

132.0V(可设置)

浮充电压(Flot)

54.0V(可设置)

108.0V(可设置)

135.0V(可设置)

卸载开始转速(Rota)

500R(可设置)

500R(可设置)

500R(可设置)

风机磁极对数(Pole)

10D(可设置)

10D(可设置)

10D(可设置)

风机充电范围

DC (48-60)V

DC (96-120)V

DC(120-150)V

风机起始充电电压(CutIn)

NONE

NONE

NONE

卸载开始电压(Vmax)

60V(可设置)

120V(可设置)

150V(可设置)

卸载控制方式

限转速,限电压,限电流,PWM脉宽调制

风机充电方式

PWM

太阳能充电方式

PWM

显示方式

LCD(液晶屏显示)

显示内容

蓄电池:电压、充电电流、电量等。          风机:电压、充电电流、风机转速,输出电流,输出功率等。
   太阳能:电压、充电电流。                              系统:状态,发电量,异常现象代码等。

工作温湿度范围

20~55/35~85%RH(但无结露)

静态功耗

3W

保护类型

蓄电池:过压保护,欠压保护,防反接,外部开关保护等。  风机:过转速保护,过电压保护,过电流保护等。

产品尺寸

450mm*423mm*174.43mm

外包装尺寸

510mm*250mm*545mm

产品净重

13.5Kg

包装重量

15.0Kg

选购功能

    RS232

    RS485

    USB

    风速仪功能
